Măsurători rezistivitate sol
ALC ELECTRICAL TESITNG realizează teste de rezistivitate a solului pentru clienții care au nevoie de aceste date în proiectarea corectă a sistemelor de împământare.
De ce este importantă măsurarea rezistivității solului?
Sistemele de împământare asigură menținerea funcționării corecte a echipamentelor electrice, asigură o cale de scurgere a curenților de defect din instalațiile electrice spre pământ, dar și a curenților generați de o lovitură de trăsnet
În mod ideal, sistemele de împământare ar trebui să fie construite în baza unor proiecte care au la bază calcule de dimensionare serioase, rezistivitatea solului fiind elementul cel mai important în acest calcul realizat de proiectant. Sunt foarte multe situații în care dacă se fac aceste calcule, valoarea rezistivității solului se ia din tabele. Un proiect serios de priză de pământ are întotdeauna informații corecte din site-ul în care urmează să fie realizată instalația de priză de pământ.
Obținerea unor rezultate conform celor proiectate este crucială în practică, evitându-se situația în care rezistența de dispersie a prizei de pământ este neconformă, sau rezultatul obținut este total diferit față de cel așteptat conform proiect. La baza acestor rezultate nu stă doar lipsa unor date corecte a rezistivității solului, sunt și multe alte motive generate de o instalare necorespunzătoare.
La un nivel fundamental, conducția curentului electric în pământ este determinată în primul rând de două caracteristici ale solului: electrolitică (mișcarea ionilor liberi în material) și electronică (mișcarea electronilor liberi în material)
De obicei, conducția electrolitică este factorul predominant pentru curgerea curentului electric în sol și este afectată de umiditatea, temperatura și conținutul chimic al solului. Factorii care promovează sau inhibă soluțiile electrolitice din sol scad sau, respectiv, cresc rezistivitatea solului. Evaluările bazate pe clasificarea solului din literatură oferă doar o aproximare a rezistivității pentru un anumit sit. Variația mare, chiar și pentru solurile care au aspect similar, este prezentată de tabelul de mai jos:
Domeniul de aplicare
Aplicațiile includ stații electrice, site-uri de energie regenerabilă, instalații industriale și orice alt proiect care necesită un sistem de legare la pământ fiabil.
Măsurarea rezistivității solului nu este utilizată doar pentru calculul de dimensionare a prizelor de pământ, ci și pentru evaluarea și controlul coroziunii structurilor îngropate. Rezistivitatea solului este utilizată așadar pentru estimarea ratelor de coroziune așteptate a structurilor îngropate, cât și pentru proiectarea sistemelor de protecție catodică. Ca parametru esențial de proiectare pentru sistemele de protecție catodică, este important să se facă cât mai multe măsuratori necesare pentru a se obține o caracterizare suficient de reprezentativă a mediului de sol la care va fi expusă întreaga structura îngropată.
Procedura de măsurare a rezistivității
Măsurătorile reale ale rezistivității solului sunt necesare și trebuie efectuate în mai multe locații din amplasament . Rareori se găsesc locuri unde solul poate fi caracterizat printr-o rezistivitate uniformă pe întreaga zonă dar și până la o adâncime considerabilă. Adesea, stratificarea verticală a solului produce mai multe straturi de rezistivitate diferită.
Pentru a calcula cu precizie rezistivitatea solului, cea mai utilizată metodă este metoda Wenner. Procedura standard de testare a rezistivității solului implică patru electrozi plantați în sol în lini dreaptă și la distanțe egale care sunt conectați la instrumentul de măsură.
Un curent electric de joasă frecvență trece prin electrozii exteriori, iar căderea de tensiunea rezultată este măsurată între electrozii de potențial interiori. Rezultatul obținut și afișat de instrument este o valoare a rezistenței solului, care este mai apoi convertit printr-o formulă standard într-o citire a rezistivității. Aceasta reprezintă rezistivitatea medie a pământului dintre electrozii potențiali.

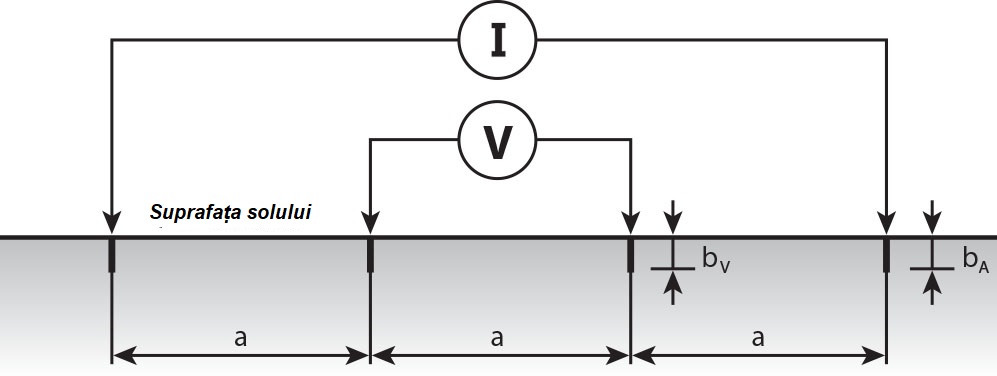

a - distanța dintre sondele de test
bA - adâncime de introducere în sol a sondei de curent
bV - adâncimea de introducere în sol a sondei de tensiune
Dacă distanța dintre electrozi este mult mai mică decât adâncimea de introducere în sol a sondelor de test (b << a), așa cum se întâmplă de obicei, rezistivitatea aparentă poate fi calculată după cum urmează: ρ=2πaR (Ω.m) unde a este distanța dintre sondele de test, iar R este valoarea rezistenței măsurată de instrumentul de măsură.
Distanța dintre electrozi este mărită apoi de-a lungul aceeași linji pentru a măsura adâncimi mai mari de sol. Acest lucru este posibil deoarece, pe măsură ce distanța dintre electrozi este crescută, curentul sursei de testare pătrunde în zone mai mari, atât în direcția verticală, cât și în cea orizontală, indiferent de cât de mult este distorsionată calea curentului din cauza condițiilor variate ale solului.
Măsurătorile realizate pentru distanțe mai mici între electrozi, măsurătorile mai puțin adânci, sunt importante pentru a caracteriza solul cu care sistemul de împământare va fi în contact.
Măsurătorile mai profunde, sunt de obicei luate astfel încât distanța maximă dintre pini să fie echivalentă cu dimensiunea maximă a sistemului de împământare care trebuie evaluat. Dacă rezistivitatea variază în mod apreciabil cu adâncimea, este adesea de dorit să se mărească intervalul de distanță dintre electrozi pentru a evalua rezistivitatea.
Capabilitățile noastre de testare
ALC ELECTRICAL TESTING realizează toate aceste servicii de testare a rezistivității solului cu personal atestat ANRE, utilizănd instrumente de măsură profesionale recunoscute în domeniu FLUKE 1625, CHOUVIN ARNOUX – TERCA 2.
Serviciile noastre au deservit clienți dintr-o varietate de industrii, inclusiv cele din domeniile construcțiilor, chimiei, proprietăților comerciale, producției de energie regenerabilă.
